Bolzenanker für höchste ansprüche
Der fischer Bolzenanker FAZ II ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II kann dank der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.
Vorteile:
-Weltweit erster Bolzenanker mit 6 mm Bohrdurchmesser und ETA-Option 1, für eine sichere und zugelassene Verankerung.
-Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit.
-Weniger Hammerschläge und der minimale Anzugschlupf sorgen für einen gefühlt einfachen und komfortablen Setzvorgang.
-Ein Anker, zwei Ankertiefen: Die reduzierte Ankertiefe spart Zeit und Kosten beim Bohren.
Mit Spreizclip für maximale Tragfähigkeit: Es werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt. Das spart Zeit und Kosten.
-Minimaler Klemmweg: Die einfache Installation reduziert den Zeit- und Kraftaufwand.
-Mit Rissbeton und Brandschutzzulassung: maximale Sicherheit.
Funktionsweise / Montage
-Der FAZ II ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.
-Beim Anziehen der Mutter wird der Konusbolzen in den -Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
-Bei Erreichen des vorgegebenen Drehmoment ist der Anker zulassungskonform gesetzt.
-Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST.

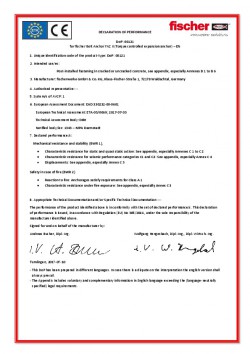

-DoP No. 0009.
-DoP No. 0081.
-DoP No. 0121.
-DoP No. 0756-CPD-0062.
-ESR-2948.
Zugelassen für:
Beton C20/25 bis C50/60, gerissen und ungerissen.
Auch geeignet für:
Beton C12/15.
Beton C80/95 (Gutachten vorhanden).
*Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.
|
|
Bolzenanker für höchste ansprüche
| Abmessung d0 | 10 mm |
| Abm. h2 (mín.) | 125 mm |
| Abmessung I | 135 mm |
| Abm. t fix (máx.) | 50/70 mm |
| Abmessung M | M10x93 |
| Schlüsselweite SW | 17 mm |
Der fischer Bolzenanker FAZ II ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II kann dank der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.
Vorteile:
-Weltweit erster Bolzenanker mit 6 mm Bohrdurchmesser und ETA-Option 1, für eine sichere und zugelassene Verankerung.
-Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit.
-Weniger Hammerschläge und der minimale Anzugschlupf sorgen für einen gefühlt einfachen und komfortablen Setzvorgang.
-Ein Anker, zwei Ankertiefen: Die reduzierte Ankertiefe spart Zeit und Kosten beim Bohren.
Mit Spreizclip für maximale Tragfähigkeit: Es werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt. Das spart Zeit und Kosten.
-Minimaler Klemmweg: Die einfache Installation reduziert den Zeit- und Kraftaufwand.
-Mit Rissbeton und Brandschutzzulassung: maximale Sicherheit.
Funktionsweise / Montage
-Der FAZ II ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.
-Beim Anziehen der Mutter wird der Konusbolzen in den -Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
-Bei Erreichen des vorgegebenen Drehmoment ist der Anker zulassungskonform gesetzt.
-Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST.
-DoP No. 0009.
-DoP No. 0081.
-DoP No. 0121.
-DoP No. 0756-CPD-0062.
-ESR-2948.
Zugelassen für:
Beton C20/25 bis C50/60, gerissen und ungerissen.
Auch geeignet für:
Beton C12/15.
Beton C80/95 (Gutachten vorhanden).
*Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.
